высадкопосадочная машина

высадкопосадочная машина

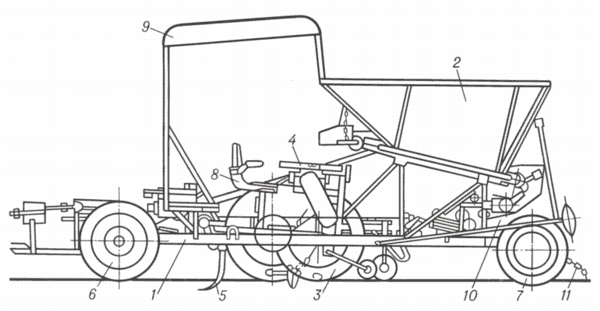

Схема машины ВПС-2,8.

Схема машины ВПС-2,8:
1 — рама;
2 — бункер;
3 — посадочный аппарат;
4 — зарядный диск;
5 — рыхлитель;
6 — передние колёса;
7 — задние прикатывающие колёса;
8 — сиденье;
9 — тент;
10 — маркёр;
11 — шлейф.

высадкопоса́дочная маши́на, машина для квадратной посадки корней (высадков, маточников) сахарной свеклы. Основные узлы применяемой в СССР 4-рядной В. м. марки ВПС-2,8 — рыхлители, посадочные аппараты с зарядными дисками, прикатывающие колёса, шлейфы, бункер с четырьмя транспортёрами и лотками-накопителями, рама, сиденья, маркёры, гидро- и электросистема. Рыхлители В. м. образуют в почве борозды. Глубину хода рыхлителей устанавливают в зависимости от длины высаживаемых корней. Корни маточной свёклы, загруженные в бункер, подаются транспортёрами в приёмные лотки. Сажальщики вручную укладывают корни в ячейки заряжающего диска, из которого они перемещаются через окно в днище диска и через неподвижный лоток — в подвижный, а затем в конус сажателя. Посадочные конусы совершают движение, согласованное с поступательной скоростью В. м. При подходе конуса к крайнему нижнему положению (в борозде) его створки освобождают расположенный в почве корень. Корни заделывают загортачами, прикатывающими колёсами и шлейфами. Ширина междурядий 70 см, шаг подачи 60 и 70 см. Агрегатируют В. м. с тракторами класса 3 с ходоуменьшителем. Привод рабочих органов от вала отбора мощности трактора. Обслуживают В. м. тракторист и 4 сажальщика. Производительность до 0,85 га/ч. В. м. заменяет ручной труд свыше 150 рабочих.

Схема технологического процесса, выполняемого машиной ВПС-2,8.

Схема технологического процесса, выполняемого машиной ВПС-2,8:
1 — транспортёр;
2 — бункер;
3 — неподвижный лоток;
4 — приёмный лоток;
5 — зарядный диск;
6 — пятка;
7 — подвижный лоток;
8 — конус;
9 — загортачи;
10 — копирующее колесо;
11 — прикатывающее колесо;
12 — рыхлитель;
13 — выталкиватель.


Сельское хозяйство. Большой энциклопедический словарь. - М.: Большая Российская энциклопедия. . 1998.
